Требования к макетам печати

Технологические требования к макетам
для цифровой печати

Скачать pdf версию



  1. Общие положения
  2. Электронные носители
  3. Требования к файлам для цифровой печати
  4. Требования к файлам подготовленным в редакторе растровой графики (Photoshop)
  5. Файлы подготовленные в редакторе векторной графики (illustrator)
  6. Общие требования к файлам верстки (In Design CS5)
  7. Шрифты
  8. Цвет
  9. Использование дополнительного прозрачного тонера
  10. Размер макета и метки реза
  11. Эффекты и настройки
  12. Подготовка файлов к ламинации
  13. Подготовка файлов к персонализации
  14. Разметка (высечки, плоттерной порезки, биговки, фальцовки, перфорации) и обозначение файлов
  15. Подача макетов для порезки на режущем плоттере
  16. Самостоятельная допечатная подготовка макета в печать
  17. Переплет



1. Общие положения:


▶▶ Сдавая файлы в типографию без запроса на их доработку, вы подтверждаете тем самым их готовность к работе, т.е. полное соответствие техническим требованиям производства.
▶▶ Качество исполнения публикации: ретушь растровых изображений, цветокоррекция, стиль и качество дизай на, соблюдение модульной сетки, а так же стилистические и грамматические ошибки в текстах не проверяется.
▶▶ Цифровая типография не несет ответственность за потери качества продукции, возникшие вследствие несоблюдения данных требований.



2. Электронные носители:


▶▶ CD-R-RW, DVD-R-RW диски
▶▶ USB устройства
▶▶ FTP-севрвер (для организации электронной папки на сервере и получения доступа к ней необходимо связаться с менеджером)
▶▶ Использование файлообменников необходимо предварительно согласовать с менеджером.



3. Требования к файлам для цифровой печати:


Для простоты работы и избежания дополнительных вопросов со стороны типографии файлы рекомендуется подавать в форматах: PDF 1.3—1.4, EPS, TIF, Post Script(Level 2). Также допускается сдача файлов в следующих редакторах:


▶▶ Adobe Photoshop версии СS2—CS5 включительно;
▶▶ Adobe Illustrator версии СS2— CS5 включительно;
▶▶ Adobe InDesign версия CS5;


Макеты, подготовленные в других программах, в т. ч., CorelDRAW, Microsoft Office и т.д., не являются готовыми к печати и не могут быть приняты в работу без предварительной доработки! Для печати из этих программ мы просим сохранять файлы в одном из форматов, перечисленных выше (предпочтительно — PDF 1.4 — «High Quality»), с учетом требований к цветовым моделям (CMYK).



4. Требования к файлам подготовленным в редакторе растровой графики (Photoshop):


▶▶ Формат: TIFF, PSD, EPS.

▶▶ Для простоты работы мы рекомендуем пользоваться форматом TIFF без сжатия или со сжатием LZW (без потери качества) для полноцветных растровых изображений, и форматом PDF 1.4 / High Quality Press для всех остальных типов работ.

▶▶ Разрешение 250-350 dpi. Рекомендуемое разрешение 300 dpi.

▶▶ Внедренные растровые объекты в векторные файлы и верстку должны быть в масштабе 1:1.



5. Файлы подготовленные в редакторе векторной графики (illustrator):


▶▶ Толщина линии должна быть не менее 0,2pt.
▶▶ Рекомендуется не использовать сложносоставные градиенты (состоящие из 3-15 цветов).
▶▶ Внедренные растровые объекты в векторные файлы должны быть в масштабе 1:1 и связанные через Links.
▶▶ Все шрифты должны быть переведены в кривые.
▶▶ Все обозначения биговки, высечки, плоттерной порезки, перфорации должны выделяться разными цветами c комментариями и находиться на разных слоях.
▶▶ В файле, подготовленном в векторном редакторе Illustrator, не должно быть никаких лишних объектов (например, изображений помещенных на монтажный стол за пределами публикации).
▶▶ При большом количестве масок и градиентных растяжек в макете объекты следует растрировать с разрешением 300 dpi.
▶▶ Перед отправкой работы в типографию в файле необходимо удалить все направляющие.



6. Общие требования к файлам верстки (In Design CS5):


▶▶ Верстка предоставляется в виде сборки, содержащей все используемые в публикации файлы текста и изображений, а также шрифты.
▶▶ В сборке не должно быть никаких лишних файлов (в т. ч. промежуточных результатов работы).
▶▶ В файле верстки не должно быть никаких лишних объектов (например, изображений помещенных на монтажный стол за пределами публикации).
▶▶ Прилинкованные или помещенные в файл изображения не должны содержать лишних слоев, все слои в форматах TIFF, PSD, PDF должны быть сведены.
▶▶ Внедренные растровые объекты в верстку должны быть в масштабе 1:1.



7. Шрифты:


▶▶ Шрифты используемые в макетах должны быть Post Script или True Type.
▶▶ Используемые начертания шрифтов (Plain, Bold, Italic…) должны иметь соответствующие версии файлов в комплекте шрифтов (Minion Pro Bold).
▶▶ В верстке не должны быть использованы системные шрифты (которые устанавливаются в систему при инсталляции Windows).
▶▶ Размер шрифта должен превышать 5pt. (без засечек), 6pt. (с засечками).



8. Цвет:


Все элементы макета, включая растровые и векторные иллюстрации, должны быть выполнены в цветовом пространстве CMYK или Grayscale. Наше оборудование не печатает, а только эмулирует цвета Pantone и RGB используя CMYK. Это может привести к независящим от нас отклонениям в цветопередаче. Использование композитного черного цвета нежелательно. Для получения 100% черного цвета необходимо задать: ( C=0% M=0% Y=0% K=100% ).



  • Рекомендуется внедрять цветовой профиль U.S.Web.Couted(SWOP)v.2.
  • Чтобы задать область наложения 5-го бесцветного тонера необходимо создать выделение с заливкой пантоном (любым плашечным цветом). Оттенок значения не имеет.
  • Важно чтобы пантон имел название: «Clear», а выделение имело настройку overprint.
  • Важно если Вы создаете сборку материалов, например, в программе верстки InDesign, то цвет выделенного 5-го тонера для вложенных и прилинкованных объектов должен иметь не только одно имя «Clear», но и одинаковый оттенок. Обратите внимание на то, что в тех местах, где над выделением будут расположены другие элементы, эффект 5-го тонера не будет виден.
  • Важно чтобы в черном цвете (тексте) overprint не применялся.



9. Использование дополнительного прозрачного тонера:


▶▶ Максимальная плотность заполнения тонером CMYK на странице — 240%
▶▶ Максимальная плотность заполнения тонером, включая прозрачный тонер — 260%
▶▶ Максимальная плотность заполнения прозрачным тонером — 100–20% зависит от плотности заполнения тонером CMYK



Плотность заполнения тонером CMYK Максимальная плотность заполнения тонером
0% — 160% 100% прозрачного тонера, итого максимум–260%
161% — 240% 99% — 20%, итого максимум – 260%



10. Размер макета и метки реза:





 ▶▶ Масштаб макета и всех вложенных в него изображений должен быть 1:

 ▶▶ Все макеты должны иметь поля под обрез (вылеты) по 2 мм с каждой сторон

 ▶▶ Внутренний отступ от края реза до важных элементов (изображения, текст и т.п.) не менее чем 3-5 мм. Фоновое изображение должно      доходить до края дообрезного формата макета.

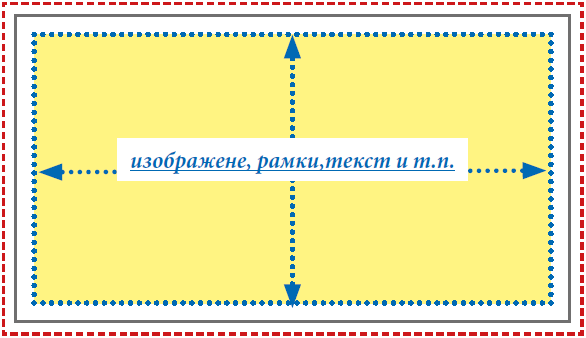

Линия дообрезного формата(+2 мм от готового размера изделия)



Готовый размер

Внутренний отступ (4-5 мм от края го-тового изделия)





Метки реза в макетах не ставить (кроме случаев полной собственной раскладки).



11. Эффекты и настройки:


Использование настройки overprint допускается только при указании прозрачного тонера «Clear» (для XEROX Color 1000) и обозначения постпечатной обработки (направляющие для биндера, перфорации, скругления и т. п.).
Графические эффекты, прозрачности должны быть растрированы.
Различное использование способов наложений не допускается (Multiply, Overlay, Transparency, Apperance DropShadow, Glow и т.п.). Такие объекты необходимо растрировать. Минимальная допустимая толщина линий должна составлять 0,2pt.



12. Подготовка файлов к ламинации:


Формат пленки для конвертной ламинации составляет 426x303 мм, а отступ по короткой стороне от края бумаги до границы изображения (с учетом вылета) должен быть не менее 4мм. Максимальный размер изделия, который можно ламинировать конвертной ламинацией составляет 418х297мм.



13. Подготовка файлов к персонализации:

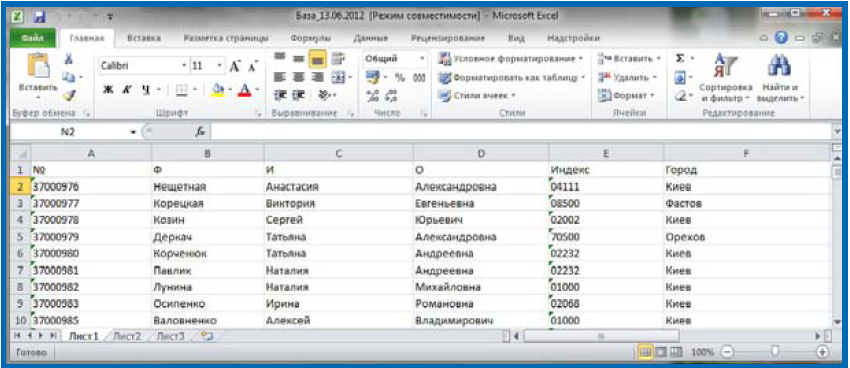

Формат макета: pdf 1.4 . База для персонализации подается в формате программы MS Exсel версия 97-2003. Первой строкой в базе обозначается имя переменной, а ее порядковое значение — со следующей строки. Очень важно, чтобы разные типы данных были отсортированы в соответствии с переменными (столбцами).



Разметка (высечки, плоттерной порезки, биговки, фальцовки, перфорации) и обозначение файлов:

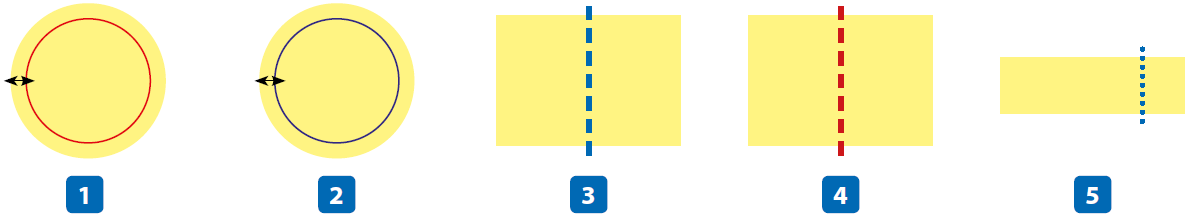

  обозначение высечки; вылет 5мм (+5мм к размеру готового изделия), внутреннее поле не менее 5мм

 обозначение плоттерной порезки; вылет 2мм (+2мм к размеру готового изделия), внутреннее поле не менее 3мм

  обозначение биговки

обозначение фальцовки

 обозначение перфорации



Вся вышеперечисленная разметка выделяется пантонами с настройкой overprint и все обозначения устанавливаются в векторном редакторе на разных слоях, а также разными цветами. Рекомендуется также к файлу прикрепить текстовое сообщение, описывающее полный перечень обозначений.


В файлах, предназначенных для высечки, необходимо сделать вылеты не менее 5мм. При разработке макета с двумя фальцами рекомендуется сторону, загибаемую внутрь, сделaть на 2мм меньше. Если нет возможности предоставить многостраничный файл в формате PDF 1.4, то публикацию следует разбить постранично в хронологическом 1 2 3 4 5 порядке. При этом подписывать файлы необходимо с 1 по 9 стр.: 01_tiff, 02_tiff,—08_tiff, 09_tiff. С 10-ой страницы файлы следует подписать: 10_tiff, 11_tiff, — 112_tiff, 113_tiff, и т.д. Обложка обозначается: cover_1, cover_2, cover_3. cover_4 (1—2 стр. => предпоследняя-последняя).

  • Помнить о вылетах!!!
  • Многостраничные документы не принимаются в печать разворотами и с метками реза!

При сдаче файла, предназначенного для 2-х сторонней печати, созданного в векторных и растровых редакторах, необходимо каждую сторону сохранить отдельным файлом. Правильно подписать имя файла_side1.tiff , имя файла_side2.tiff.



14. Подача макетов для порезки на режущем плоттере:



  • Плоттерная порезка материалов производится с макетов разложенных и напечатанных ТОЛЬКО у нас!!!

Рекомендуем печать на самоклейке с дополнительным покрытием 5-м тонером (5+0 СMYK+Pantone Clear) без ла-
минации.



15. Требования к подготовке макетов с последующей порезкой плоттером:



▶▶ Макет предоставляется в формате CDR (только для макетов подаваемых на плоттерную порезку), AI, EPS без раскладки на лист, в макете можно указывать количество готовых изделий по видам;
▶▶ Масштаб макета 1:1 с вылетами по 2-5 мм с каждой сторны и отступ внутрь от края реза до важных элементов (изображения/текста) не менее 2 мм.
▶▶ Все линии реза в макете задаются отдельным слоем;
▶▶ Все шрифты в макете должны быть переведены в кривые;
▶▶ Максимальный размер объекта под порезку 255x395 мм;
▶▶ В векторных объектах все точки должны быть замкнутыми и не должны пересекаться;
▶▶ Не должно быть наложения и дублирования объектов в одном слое;
▶▶ Минимальные параметры объекта под порезку – не менее 4 мм;
▶▶ Минимальное расстояние между объектами под порезку 4 мм;
▶▶ Для контроля макета используйте режим просмотра «wireframe» (каркасный режим(CorelDRAW)), «Outline» (каркасный режим(Illustrator)) так как все видимые в этом режиме линии будут порезаны!!!;
▶▶ Объединять объекты в группы под порезку нужно процедурой «group», а не «combine»;
▶▶ Контуры должны быть созданы процедурой «contour», а не «outline».
▶▶ Доработка, корректировка и раскладка макета оплачиваются отдельно в зависимости от сложности работ



16. Самостоятельная допечатная подготовка макета в печать:


Раскладки выполняются на формате SRA3—450 x 320 мм (запечатываемая область: 442 x 312 мм), SRA3+(расширенный)— 488x330 мм для Xerox 1000 (запечатываемая область: 480x322 мм). Важно указать внешние метки реза. Толщина линий для меток должна составлять 0,2pt. Длина меток 4–5 мм. Метки реза не должны накладываться на макет. Формат раскладки только: PDF 1.4, PostScript 2 уровень.



  • Tипография не несет ответственности за правильность вашей подготовки макета!



17. Переплет:

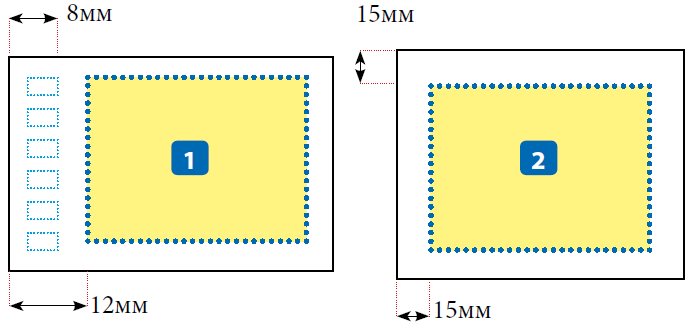

  1. При канальном переплете и брошюровке на металлическую или пластиковую пружину поле до значимых элементов макета с переплетной стороны должно быть не менее 12 мм.
  2. При брошюровке скобой отступ от края реза до важных элементов (изображения, текст, рамки и т.п.) не менее 15мм. Фоновое изображение должно доходить до края дообрезного формата макета.
  3. помнить о вылетах!!!
